¿Cómo funciona una caja de cambios planetaria sin utilizar mecanismos complejos?

¿Alguna vez se ha preguntado cómo la maquinaria pesada logra una potencia tan inmensa manteniendo el tamaño del motor relativamente pequeño? El secreto suele encontrarse en una maravilla mecánica compacta conocida como caja de cambios planetaria. Estos dispositivos son componentes esenciales en ingeniería, pero su funcionamiento sigue siendo un misterio para muchos. ¿Cómo puede un conjunto de engranajes planetarios tan pequeño soportar cargas de torque elevadas que arrancarían los dientes de los engranajes estándar?

Una caja de cambios planetaria funciona según un principio de distribución de carga que es fundamentalmente diferente al de las cajas de engranajes de eje paralelo. En lugar de depender de un único punto de contacto entre dos engranajes, una transmisión de engranajes planetarios distribuye la tensión entre varios engranajes simultáneamente. Este diseño permite una eficiencia y durabilidad increíbles. En esta guía, exploraremos exactamente cómo funciona esto, por qué los ingenieros prefieren el juego de engranajes planetarios y cómo puede seleccionar la transmisión de engranajes planetarios adecuada para sus necesidades.

¿Qué define el concepto central de una caja de cambios planetaria?

¿Cómo definimos este tipo específico de sistema de engranajes? Una caja de cambios planetaria recibe su nombre por su parecido con un sistema solar. Es un sistema de engranajes en el que varios engranajes orbitan alrededor de un engranaje central. Esta configuración crea un medio altamente eficiente para transferir energía. A diferencia de un reductor de engranajes estándar, una caja de cambios planetaria es coaxial, lo que significa que el eje de entrada y el eje de salida se alinean en el mismo eje.

Esta alineación permite que la transmisión de engranajes planetarios sea extremadamente compacta. Puede colocar un conjunto de engranajes planetarios en espacios donde otras cajas de cambios simplemente no encajarían. La característica definitoria es la disposición interna. Cada caja de cambios planetaria contiene engranajes específicos que trabajan al unísono para producir la velocidad y el par de torsión deseados. Comprender esta definición es el primer paso para dominar la mecánica del conjunto de engranajes planetarios.

¿Qué componentes componen un conjunto de engranajes planetarios?

¿Qué partes específicas interactúan dentro de la carcasa? Para comprender cómo funciona una caja de cambios planetaria, es necesario identificar sus tres componentes principales. Un juego de engranajes planetarios estándar siempre consta de los siguientes elementos:

El engranaje solar: este es el engranaje central. Se sitúa en el centro de la asamblea e impulsa el movimiento. Los engranajes planetarios: son múltiples engranajes (generalmente tres o más) que rodean el engranaje solar. Se engranan con el engranaje solar y giran alrededor de él. La corona dentada: Este es el anillo exterior con dientes en el interior. Rodea los engranajes planetarios y contiene todo el conjunto de engranajes planetarios. Estos componentes se mantienen unidos mediante un soporte que conecta los centros de los engranajes planetarios. En una transmisión de engranajes planetarios típica, la potencia puede ingresarse a través de cualquiera de estos tres componentes. Al fijar un componente y accionar otro, la caja de cambios planetaria crea diferentes relaciones de transmisión. Esta versatilidad es la razón por la que el juego de engranajes planetarios es tan frecuente en transmisiones automotrices y maquinaria industrial.

¿Cómo se produce la transferencia de movimiento dentro de una transmisión de engranajes planetarios?

¿Cómo se mueve realmente la potencia del motor a la carga? El funcionamiento de una caja de cambios planetaria se basa en la interacción entre el engranaje solar, los engranajes planetarios y la corona. Cuando el eje de entrada hace girar el engranaje solar, impulsa los engranajes planetarios. Si la corona se mantiene estacionaria, los engranajes planetarios se ven obligados a caminar alrededor del interior de la corona.

Este movimiento orbital impulsa el soporte, que está conectado al eje de salida. Esta es la configuración más común para una transmisión de engranajes planetarios que actúa como reductor. La velocidad disminuye, pero el par aumenta significativamente. Debido a que la carga se comparte entre varios engranajes planetarios, la caja de cambios planetaria puede manejar un par mucho mayor que una caja de engranajes de eje paralelo del mismo tamaño. Cada diente del juego de engranajes planetarios soporta una fracción de la carga total, lo que reduce el desgaste y prolonga la vida útil de la transmisión de engranajes planetarios.

¿Cómo afectan las diferentes configuraciones a la velocidad y el par?

¿Qué sucede cuando cambias qué marcha está parada? Uno de los aspectos más fascinantes de una caja de cambios planetaria es su flexibilidad. Al bloquear diferentes componentes del conjunto de engranajes planetarios, se pueden lograr diferentes resultados. Una transmisión de engranajes planetarios únicos puede funcionar como reductor de velocidad, aumentador de velocidad (sobremarcha) o incluso actuar como transmisión directa.

Para visualizar esto, observe cómo cambian los roles según qué parte está fija. La siguiente tabla ilustra la lógica básica de un juego de engranajes planetarios de una sola etapa.

Comprender estas configuraciones ayuda a los ingenieros a utilizar la caja de engranajes planetarios para todo, desde cintas transportadoras de movimiento lento hasta aplicaciones de turbinas de alta velocidad. La transmisión de engranajes planetarios es un verdadero camaleón del mundo mecánico.

¿Por qué los ingenieros prefieren la caja de cambios planetaria para un par elevado?

¿Por qué este diseño es superior para aplicaciones de servicio pesado? La principal ventaja de una caja de cambios planetaria es la densidad de par. Debido a que la carga se distribuye entre múltiples engranajes planetarios, se reduce la presión sobre cada diente individual del engranaje. En una caja de cambios estándar, un solo diente soporta toda la carga en el punto de contacto. En un juego de engranajes planetarios se engranan simultáneamente tres o cuatro dientes.

Esto permite que la caja de cambios planetaria transmita cargas de par elevadas en un espacio físico muy pequeño. La estabilidad es otro factor clave. Gracias a la distribución uniforme de los engranajes alrededor del planeta, las fuerzas internas están equilibradas. Este equilibrio reduce la vibración y aumenta la estabilidad de la transmisión de engranajes planetarios. Para industrias que requieren precisión y potencia, como la robótica o la aeroespacial, el conjunto de engranajes planetarios es la opción predeterminada.

¿Dónde se encuentran comúnmente los sistemas de transmisión de engranajes planetarios?

¿Dónde podrías ver estas cajas de cambios en el mundo real? La tecnología de una caja de cambios planetaria se encuentra con más frecuencia de lo que cree. Las transmisiones automáticas en los automóviles dependen en gran medida de disposiciones de conjuntos de engranajes planetarios compuestos para cambiar de marcha con suavidad. Sin una transmisión de engranajes planetarios, los automóviles necesitarían cajas de cambios mucho más grandes y pesadas.

Más allá de los usos en automoción, encontrará la caja de cambios planetaria en turbinas eólicas. Aquí, aumentan la lenta rotación de las palas hasta la alta velocidad requerida por el generador. También son cruciales en servomotores para robots industriales, donde el posicionamiento preciso no es negociable. Los equipos de construcción, como las ruedas motrices de las excavadoras, también aprovechan la naturaleza robusta del conjunto de engranajes planetarios. Allí donde el espacio es limitado pero no se puede comprometer la potencia, suele utilizarse una transmisión de engranajes planetarios.

¿Cómo afecta la lubricación a la vida útil de un juego de engranajes planetarios?

¿Qué papel juega el aceite o la grasa en estos sistemas? Una caja de cambios planetaria funciona bajo alta presión. En consecuencia, una lubricación adecuada es fundamental para la supervivencia del conjunto de engranajes planetarios. El lubricante forma una película delgada entre los dientes coincidentes de los engranajes. Esta película evita el contacto de metal con metal, que de otro modo provocaría un rápido desgaste y fallo de la transmisión de engranajes planetarios.

Debido a que una caja de cambios planetaria suele estar sellada y ser compacta, la disipación de calor a veces puede ser un desafío. El lubricante también actúa como refrigerante, alejando el calor del engranaje. Los controles regulares de mantenimiento de los niveles y la calidad del aceite garantizan que su conjunto de engranajes planetarios continúe funcionando de manera eficiente. Descuidar la lubricación es la forma más rápida de destruir una transmisión de engranajes planetarios de alta calidad.

¿Cómo se puede seleccionar la caja de cambios planetaria adecuada?

¿Qué factores deberían guiar su decisión de compra? Para elegir la caja de cambios planetaria correcta es necesario analizar los datos de su aplicación específica. Debe considerar el par de salida requerido, la velocidad deseada y el ciclo de trabajo. Es posible que un juego de engranajes planetarios diseñado para uso intermitente no sobreviva en una aplicación de servicio continuo.

También es necesario tener en cuenta los requisitos de reacción. Para aplicaciones de precisión, una de bajo juego transmisión de engranajes planetarios es esencial para evitar errores de posicionamiento. Los factores ambientales, como la temperatura y la exposición al polvo o la humedad, también determinan el tipo de carcasa y sello necesarios para su caja de engranajes planetarios. Siempre consulte con un fabricante para hacer coincidir las clasificaciones térmicas y mecánicas específicas del conjunto de engranajes planetarios con su motor.

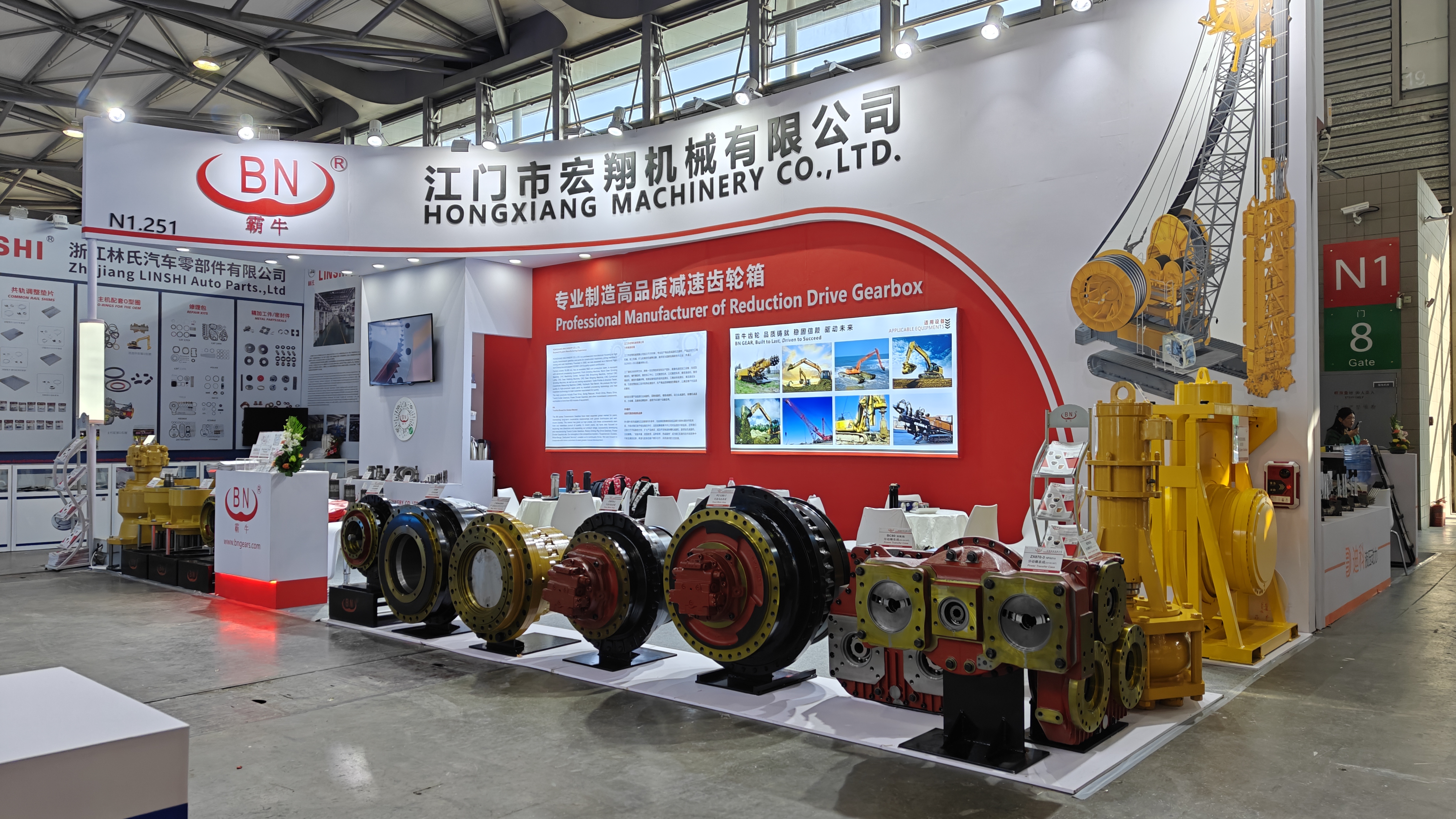

¿Por qué debería considerar BN Gears para sus necesidades?

¿En quién puede confiar para una fabricación de alta calidad? Cuando se trata de conseguir una caja de cambios planetaria confiable, el control de calidad es primordial. Necesita un socio que comprenda las complejidades del conjunto de engranajes planetarios. Aquí es donde sobresale [bn gears].

Nos especializamos en ingeniería de precisión. Nuestras soluciones de transmisión de engranajes planetarios están diseñadas para soportar rigurosas demandas industriales. Ya sea que necesite un juego de engranajes planetarios estándar o una solución personalizada, [bn gears] proporciona durabilidad y rendimiento. Nos aseguramos de que cada caja de cambios planetaria que producimos cumpla con los más altos estándares de eficiencia y capacidad de carga. Si está buscando actualizar su maquinaria, [bn gears] es la recomendación para obtener energía duradera.

¿Cuáles son algunas preguntas frecuentes sobre los engranajes planetarios?

¿Qué hace que una caja de cambios planetaria sea más eficiente que otros tipos?

Una caja de cambios planetaria es eficiente porque distribuye la carga entre múltiples engranajes. Esto reduce la fricción y la tensión en los componentes individuales. La disposición coaxial del conjunto de engranajes planetarios también minimiza la pérdida de energía durante la transmisión, lo que hace que la transmisión de engranajes planetarios sea altamente eficiente, superando a menudo el 95% de eficiencia por etapa.

¿Cómo sé cuándo mi juego de engranajes planetarios necesita mantenimiento?

Las señales de que su caja de cambios planetaria requiere atención incluyen aumento de ruido, vibración o generación excesiva de calor. Si nota fugas o una caída en la eficiencia del rendimiento, revise la transmisión de engranajes planetarios de inmediato. Un análisis periódico del lubricante en el juego de engranajes planetarios también puede revelar la presencia de partículas metálicas, lo que indica desgaste.

¿Puede una transmisión de engranajes planetarios soportar altas velocidades?

Sí, una transmisión de engranajes planetarios puede manejar altas velocidades de entrada. Sin embargo, la generación de calor se convierte en un factor a velocidades muy altas. Es crucial seleccionar una caja de cambios planetaria que esté clasificada para sus requisitos de RPM específicos. Las aplicaciones de alta velocidad a menudo requieren sistemas de lubricación especializados para mantener frío el conjunto de engranajes planetarios.

¿Es cara una caja de cambios planetaria?

Si bien una caja de cambios planetaria puede tener un costo inicial más alto que un simple reductor de engranajes rectos, ofrece un mejor valor a largo plazo. La durabilidad y la alta densidad de par del juego de engranajes planetarios significan que dura más y ocupa menos espacio. Esto hace que la transmisión de engranajes planetarios sea una inversión rentable para maquinaria seria.
