La guía completa para la unidad final de excavadora: todo lo que necesita saber

Cuando se trata de un rendimiento de maquinaria pesada, pocos componentes son tan cruciales pero pasados ​​por alto como la unidad final de excavadora. Este componente de potencia determina si su excavadora se mueve suavemente a través de sitios de trabajo o lucha con maniobras básicas. Comprender el sistema de accionamiento final de su máquina puede ahorrarle miles en costos de reparación y evitar un tiempo de inactividad costoso.

Ya sea que sea un operador experimentado, administrador de flotas o un nuevo mantenimiento de equipos pesados, esta guía integral lo guiará a través de todo lo que necesita saber sobre las unidades finales de excavadoras , desde funciones básicas hasta técnicas de servicio profesional.

¿Cuál es la unidad final en una excavadora?

La unidad final del excavador sirve como el vínculo crítico entre el sistema hidráulico de su máquina y el movimiento de la pista. Piense en ello como el sistema de transmisión para las pistas de su excavadora: se necesita la salida de alta velocidad y baja en el motor del motor hidráulico y lo convierte en la potencia de baja velocidad y alta torque necesaria para mover su máquina pesada.

Ubicada en cada ensamblaje de la pista, la unidad final consta de varios componentes clave que trabajan en armonía. El motor hidráulico proporciona la potencia inicial, que fluye a través de un sistema de reducción de engranajes planetarios. Este sistema de engranajes aumenta drásticamente el torque al tiempo que reduce la velocidad de rotación, lo que le da a su excavadora la potencia de extracción que necesita para navegar por terreno desafiante.

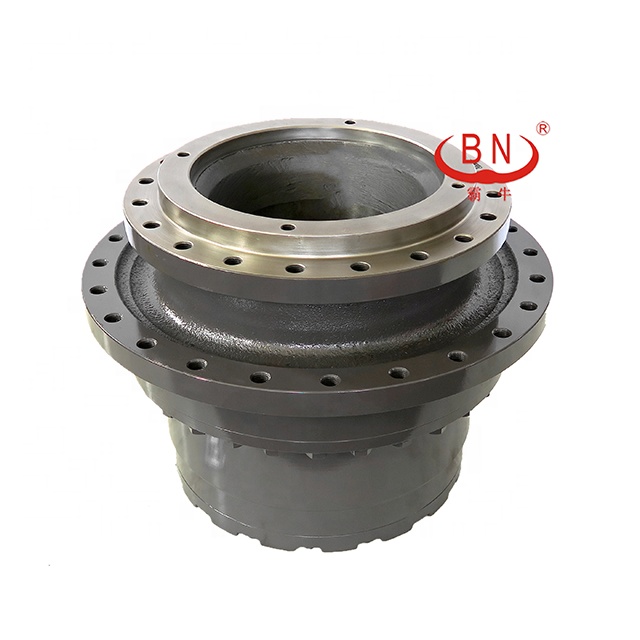

La carcasa de transmisión final protege estos componentes de precisión de la suciedad, los escombros y la humedad, los riesgos ambientales que podrían destruir rápidamente piezas internas caras. Dentro de esta carcasa protectora, encontrará los engranajes planetarios, el motor hidráulico y varios sellos que mantienen todo funcionando suavemente.

La mayoría de los sistemas de accionamiento final de excavadores operan a presión hidráulica que varía de 3.000 a 5,000 psi, dependiendo del tamaño de su máquina y las especificaciones del fabricante. Esta inmensa presión, combinada con la relación de reducción del engranaje (típicamente entre 20: 1 y 40: 1), permite que incluso las excavadoras compactas generen una fuerza terrestre impresionante.

Componentes clave de las piezas de accionamiento final del excavador

Comprender las piezas de la unidad final de excavadores ayuda a los operadores a reconocer problemas potenciales antes de que se conviertan en fallas costosas. Cada componente juega un papel específico en la conversión de energía hidráulica en el movimiento de la pista.

Motor hidráulico

El motor hidráulico convierte el fluido hidráulico presurizado en movimiento de rotación. Los motores de alta calidad cuentan con componentes maquinados con precisión que pueden soportar presiones extremas mientras mantienen la eficiencia. Estos motores generalmente duran 3.000-5,000 horas de funcionamiento con un mantenimiento adecuado.

Sistema de engranajes planetarios

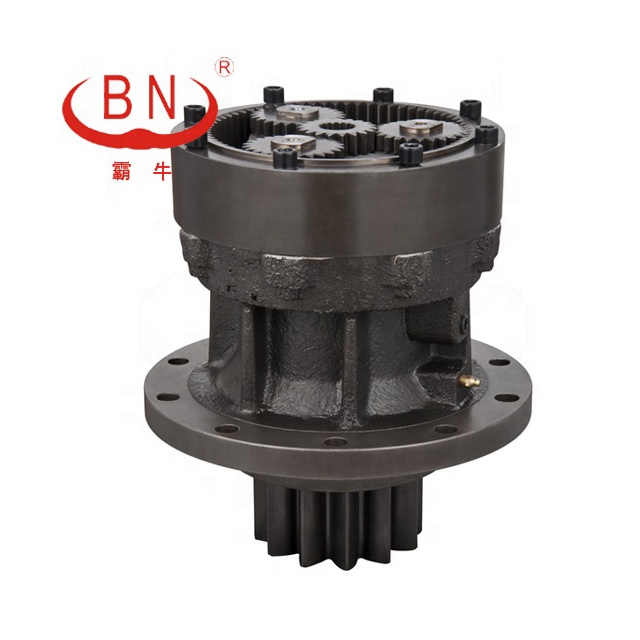

El sistema de reducción de engranajes planetarios forma el corazón de la multiplicación de par. Múltiples engranajes de planeta órbita alrededor de un engranaje solar central, todos contenidos dentro de un engranaje de anillo exterior. Esta configuración proporciona una excelente distribución de carga y un diseño compacto al tiempo que logran altas relaciones de reducción.

Piloteo

La rueda dentada de la unidad transfiere la alimentación desde la unidad final a la pista de goma. Las ruedas dentadas desgastadas pueden causar un desgaste de vía prematura y una tracción reducida. La inspección regular de los dientes de la rueda dentada ayuda a identificar las necesidades de reemplazo antes de que ocurra el daño de la vía.

Sellos y juntas

Los sistemas de sellado múltiples evitan la contaminación al tiempo que retienen el líquido hidráulico y el aceite de engranaje. Estos incluyen sellos faciales, juntas tóricas y sellos giratorios que deben soportar diferenciales de presión extrema y variaciones de temperatura.

Firma que su unidad final necesita atención

Reconocer señales de advertencia temprana evita que los problemas menores se conviertan en grandes fracasos. Aquí hay indicadores clave de que la unidad final de su excavadora requiere atención profesional:

Ruidos inusuales: molienda, quejándose o haciendo clic en los sonidos durante la operación a menudo indican engranajes gastados o lubricación insuficiente. Estos ruidos generalmente empeoran bajo carga o durante los cambios en la dirección. Velocidad de viaje reducida: si su excavadora se mueve más lentamente de lo habitual, incluso con una presión hidráulica adecuada, el desgaste interno puede estar limitando la eficiencia de transferencia de potencia. Movimiento Jerky: el viaje suave y consistente debe ser la norma. El movimiento desagradable o vacilante sugiere un desgaste interno de componentes o problemas del sistema hidráulico. Fugas visibles: los charcos de aceite debajo de los conjuntos de vía indican falla del sello. Si bien la pequeña filtración puede ser aceptable, la fuga activa requiere atención inmediata. Calor excesivo: las carcasas de accionamiento finales que se calientan mucho durante la operación pueden indicar una lubricación insuficiente o fricción interna de los componentes desgastados.

¿Cómo atender una unidad final?

El servicio de accionamiento final adecuado requiere una atención sistemática a múltiples puntos de mantenimiento. El servicio regular extiende la vida útil de los componentes y evita fallas catastróficas que pueden colocar el equipo durante semanas.

Programa de inspección regular

Implemente inspecciones visuales diarias como parte de su rutina de preoperación. Busque fugas, patrones de desgaste inusuales y hardware de montaje suelto. Las inspecciones semanales deben incluir verificar los niveles de líquido y examinar los sellos para deterioro.

Las inspecciones integrales mensuales implican medir los niveles de aceite de engranaje, verificar las conexiones hidráulicas y documentar cualquier cambio en los niveles de rendimiento o ruido. Esta documentación ayuda a identificar cambios graduales que de otro modo podrían pasar desapercibidos.

Mantenimiento de fluidos

Los sistemas de accionamiento final requieren tanto el mantenimiento de líquido hidráulico como el aceite de engranaje. El fluido hidráulico alimenta el motor, mientras que el aceite de engranaje lubrica el sistema de engranajes planetarios. Estos fluidos deben cambiarse de acuerdo con las especificaciones del fabricante, generalmente cada 1,000-2,000 horas de operación.

Utilice solo fluidos aprobados por el fabricante con clasificaciones de viscosidad adecuadas. Los fluidos contaminados o incorrectos pueden causar desgaste prematuro y cobertura de garantía vacía. Siempre verifique los niveles de fluido cuando la máquina esté nivelada y a temperatura de funcionamiento.

Reemplazo de sello

Los sellos representan los componentes de la unidad final reemplazados más frecuentemente. Los sellos faciales generalmente duran 2,000-3,000 horas, mientras que las juntas tóricas pueden necesitar reemplazar cada 1,500-2,500 horas dependiendo de las condiciones de funcionamiento.

El reemplazo de sellos profesionales requiere herramientas especializadas y técnicas de instalación precisas. La instalación inadecuada puede causar falla inmediata o reducir significativamente la vida útil del sello.

Inspección y prueba de componentes

Las inspecciones integrales anuales deben incluir pruebas de presión, mediciones de reacción y análisis de desgaste de componentes. Estas pruebas identifican problemas antes de causar daños secundarios a componentes costosos.

Los tapones de drenaje magnético ayudan a monitorear el desgaste interno recolectando partículas metálicas. El contenido de metal excesivo indica un desgaste acelerado que requiere atención inmediata.

Mejores prácticas de mantenimiento de la unidad final

Las condiciones de funcionamiento afectan significativamente los intervalos de mantenimiento. Las máquinas que trabajan en condiciones polvorientas, húmedas o extremadamente calientes requieren un servicio más frecuente. Las operaciones climáticas frías pueden necesitar diferentes especificaciones de fluidos para un rendimiento adecuado.

La tensión de la pista también afecta la longevidad de la unidad final. Las pistas superpuestas crean una carga excesiva en los componentes de la unidad, mientras que las pistas sueltas pueden causar el desgaste de la rueda dentada y la eficiencia reducida.

Solución de problemas de problemas comunes de accionamiento final

Problema: Excavator no se moverá a pesar de las RPM del motor normal

Verifique el nivel de fluido hidráulico e inspeccione la presión para las cadenas accionadas rotas o las ruedas dañadas verifique la operación del motor de viaje

Problema: rendimiento de viaje intermitente

Examine las conexiones hidráulicas para obtener fugas de aire, verifique la configuración de la válvula de alivio de fluido hidráulico contaminado

Problema: Temperatura de transmisión final excesiva Verifique el nivel adecuado del aceite de engranaje y la condición Verifique si hay inspección de flujo de aire de enfriamiento restringido para la unión de componentes internos

Preguntas frecuentes

¿Cuál es la unidad final en una excavadora?

La unidad final del excavador es un sistema de reducción de engranajes que convierte la salida del motor hidráulico de alta velocidad y baja en el torque en la potencia de baja velocidad y alta torque necesaria para conducir las pistas. Consiste en un motor hidráulico, un sistema de engranajes planetarios y una carcasa protectora que trabajan juntas para proporcionar la ventaja mecánica necesaria para el trabajo de excavación de servicio pesado.

¿Cómo atender una unidad final?

El servicio final de la unidad implica cambios regulares de fluidos, inspecciones de sellos y monitoreo de desgaste de componentes. Los pasos clave incluyen verificar los niveles de aceite de engranaje mensualmente, cambiar los fluidos cada 1,000-2,000 horas, inspeccionar sellos trimestralmente y realizar inspecciones integrales anuales con pruebas de presión. Siempre use fluidos aprobados por el fabricante y siga los intervalos de servicio adecuados basados ​​en condiciones de funcionamiento.

¿Con qué frecuencia debo dar servicio a mi unidad final de excavadora?

La frecuencia de servicio depende de las condiciones de funcionamiento, pero las pautas generales incluyen inspecciones visuales diarias, controles semanales de nivel de fluido, inspecciones integrales mensuales y servicio profesional anual. Las condiciones de funcionamiento duras pueden requerir intervalos de servicio más frecuentes.

¿Qué causa la falla de la unidad final?

Las causas comunes incluyen fluidos contaminados, sellos desgastados, tensión de pista inadecuada, sobrecarga y mantenimiento inadecuado. Factores ambientales como temperaturas extremas, polvo y humedad pueden acelerar el desgaste si no se manejan adecuadamente.

Marcas aplicables

El mantenimiento de la unidad final y los problemas discutidos son relevantes para una variedad de marcas de maquinaria, incluidas Sany, Zoomlion, Liugong, Yanmar, Kubota y Bauer. Cada uno de estos fabricantes proporciona equipos que se basan en gran medida en las unidades finales que funcionan correctamente, lo que hace que la inspección y el mantenimiento regulares crucial para un rendimiento y longevidad óptimos.

Elija componentes de calidad para un rendimiento duradero

Cuando el reemplazo se vuelve necesario, la selección de piezas de unidad final de excavadora de calidad marca la diferencia entre una operación confiable y problemas recurrentes. BN Gears se ha establecido como la opción confiable para los profesionales que exigen confiabilidad y rendimiento de su equipo pesado.

BN Gears se especializa en sistemas de accionamiento final diseñado por precisión diseñados para cumplir o exceder las especificaciones OEM. Su amplia gama de piezas de transmisión final de Excavator garantiza un ajuste adecuado y un rendimiento duradero en todas las marcas de equipos principales.

Para una guía experta sobre la selección final de la unidad, el mantenimiento o el reemplazo, comuníquese con los profesionales de BN Gears:

Correo electrónico: info@hx-machinery.cn / vivian@hx-machinery.cn

Teléfono: +86-750-6318209

No permita que los problemas finales de la conducción estén al margen de su operación. Invierta en componentes de calidad y servicio profesional para mantener a sus excavadoras en movimiento de manera eficiente y de manera rentable.
